夹持偏心距工件夹具解决方案

来源:卡盘世界 | 发布日期:2022-12-26

此方案是在二爪卡盘的基础上设计而成,采用双卡盘工艺夹持。并且在偏心距20的基础上所有底爪向上移动5个齿,并按图安装上相应的顶爪及微调后,即可满足偏心距27的Z231294工件之加工要求。

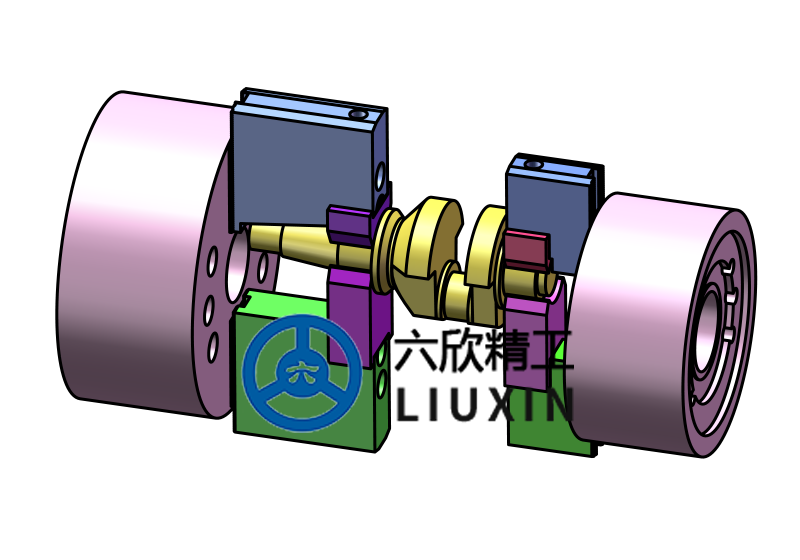

方案如图所示:

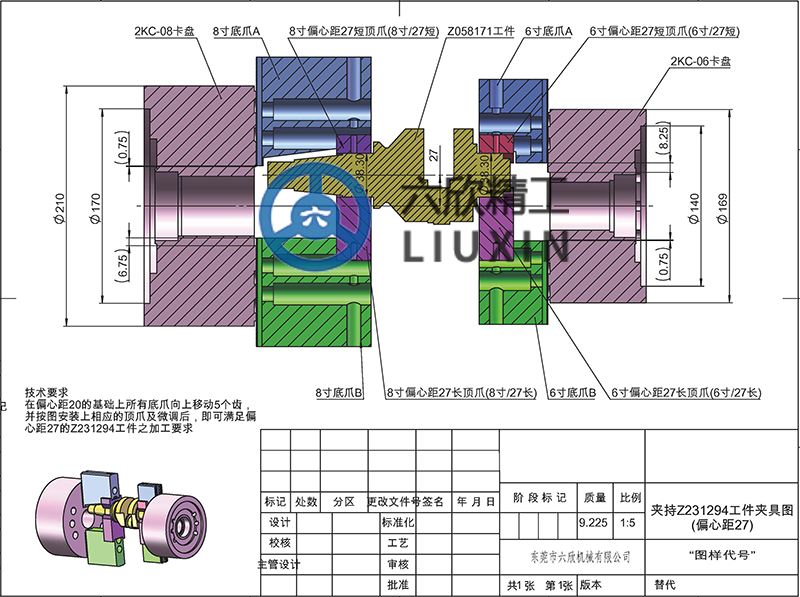

夹持偏心距工件外形夹具解决方案

夹持偏心距工件外形夹具解决方案
